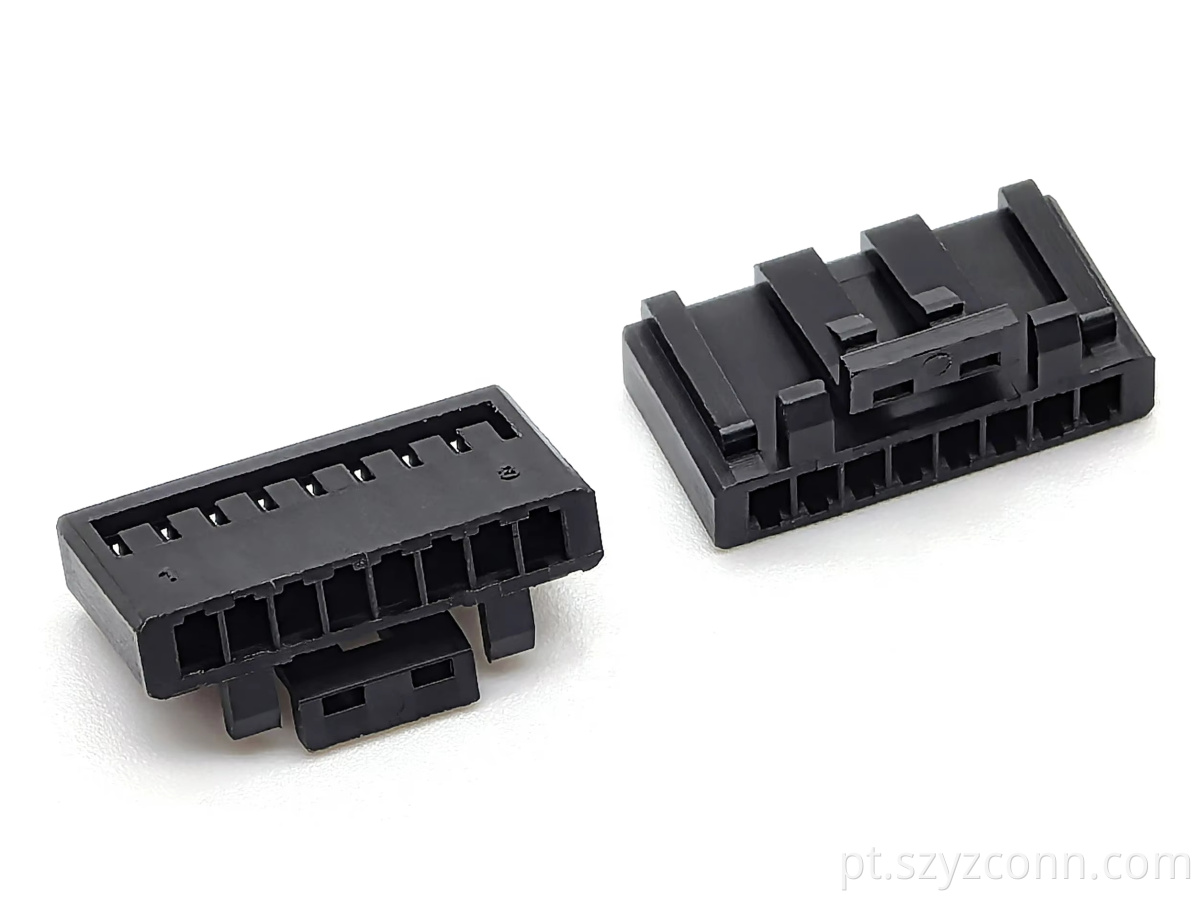

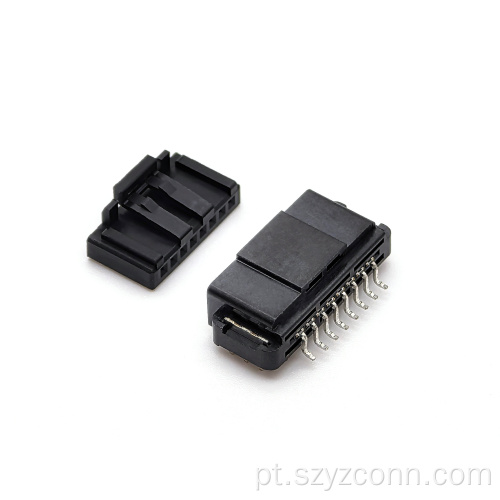

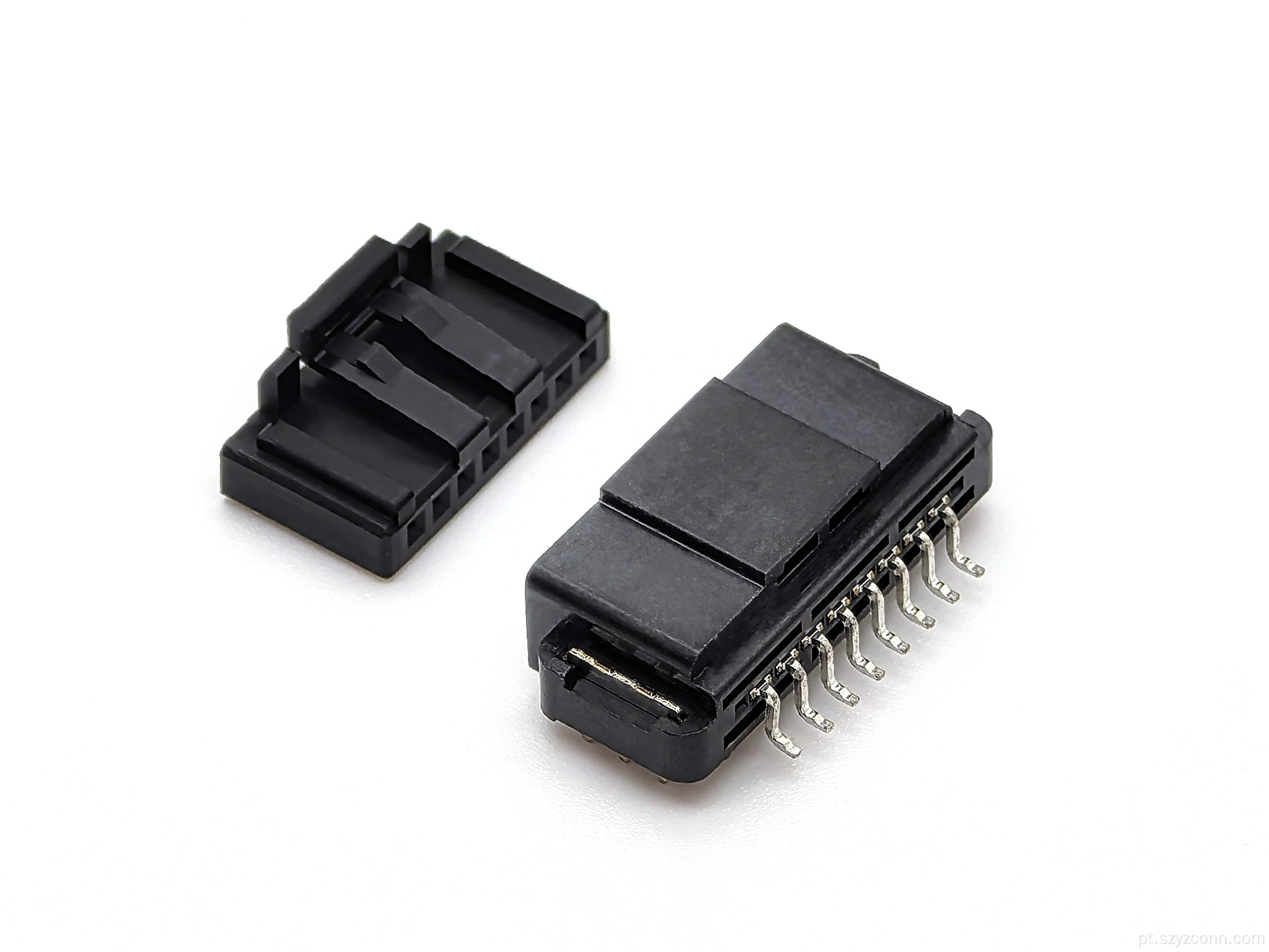

Alojamento automotivo do conector do passo de GT8E 2.0mm

Passo de 2,0 mm com layout automotivo discreto

A caixa do conector automotivo com passo de 2,0 mm GT8E foi projetada para montagens de PCB automotivas que usam uma conexão de placa horizontal. Seu passo de 2,0 mm oferece aos contatos mais espaço do que os conectores wafer menores, enquanto o layout de montagem lateral ajuda a manter a altura do conector sob controle.

Este modelo usa montagem SMT e é classificado para corrente de 3A e tensão de 250V. Para projetos que procuram um cabeçalho de pino wafer automotivo 8p , a contagem real de pinos deve ser verificada em relação ao desenho do produto antes de fazer o pedido. O passo de 2,0 mm e a estrutura horizontal são os pontos-chave a serem verificados ao combinar o conector com o layout da PCB.

Contatos de bronze fosforoso para eletrônicos automotivos

Os contatos são feitos de bronze fosforoso com revestimento de estanho. Isso dá ao conector uma configuração de contato prática para montagem de PCB, enquanto a superfície estanhada também atende aos requisitos comuns de soldagem durante a produção.

A faixa de temperatura de trabalho é de -25°C a +105°C, adequada para conjuntos eletrônicos automotivos que podem sofrer mudanças de temperatura durante a operação. Se você estiver comparando um conector de carcaça wafer automotivo PA66 , certifique-se de que o material da carcaça seja confirmado no desenho específico ou na especificação do material, pois o PA66 não está listado nos dados do produto fornecidos para este modelo. Um terminal de caixa wafer correspondente pode ser selecionado de acordo com o lado correspondente e a disposição do cabo.

Embalagem de caixa sem bobina SMT para fornecimento de produção

Ao contrário dos cabeçalhos de wafer SMT embalados em bobina, este modelo GT8E é fornecido em caixas, com 100 peças como quantidade mínima de embalagem. A embalagem em caixa é simples de armazenar e manusear, especialmente para clientes que utilizam o conector na produção ou mantêm quantidades regulares à mão.

As informações do lote estão marcadas como montagem horizontal GT8E 2.0, o que auxilia na identificação do produto durante a gestão de compras e produção. Para clientes que procuram um terminal de carcaça wafer automotivo preto , a cor da carcaça deve ser confirmada a partir da versão real do produto, pois o preto não está incluído nas especificações fornecidas aqui. Para peças relacionadas, comprar terminais wafer pode ser útil ao comparar opções de terminais, enquanto um conector de caixa adequado pode ser escolhido para o conjunto correspondente.

Especificações do produto

Por que escolher a eletrônica de Shenzhen Yangzhan?

A Yangzhan Electronics, também conhecida como YZTECH Electronics, foi fundada em 2014 e se concentra em conectores de precisão, blocos de terminais industriais e conjuntos de cabos. A empresa cobre desenvolvimento de produtos, ferramentas, processamento, montagem, inspeção, vendas e serviços, para que os clientes possam discutir um projeto de conector desde os requisitos iniciais até a produção.

Para produtos de conectores automotivos, detalhes como inclinação, direção de montagem, material de contato, revestimento, classificação elétrica e faixa de temperatura precisam se adequar à aplicação pretendida. A YZTECH Electronics utiliza equipamentos de produção e inspeção do Japão, Alemanha e Taiwan e oferece suporte a ferramentas de terminais de plástico e metal até a montagem final. Os clientes que procuram um conector de cabeçalho de pino Wafer relacionado também podem discutir diferentes passos, contagens de pinos, estilos de montagem e estruturas de acoplamento com a equipe baseada em Shenzhen.
