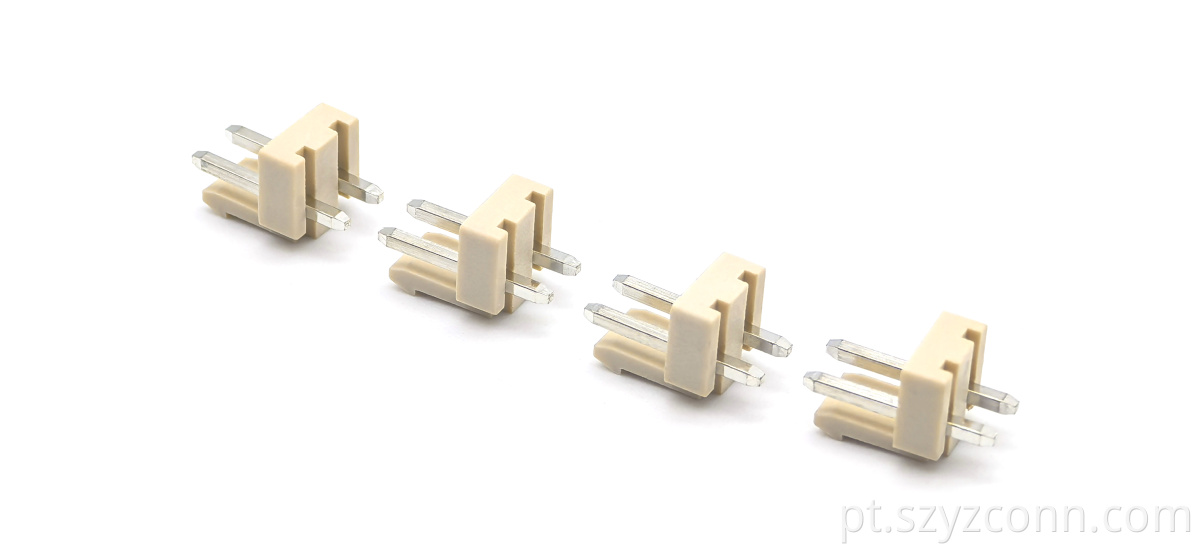

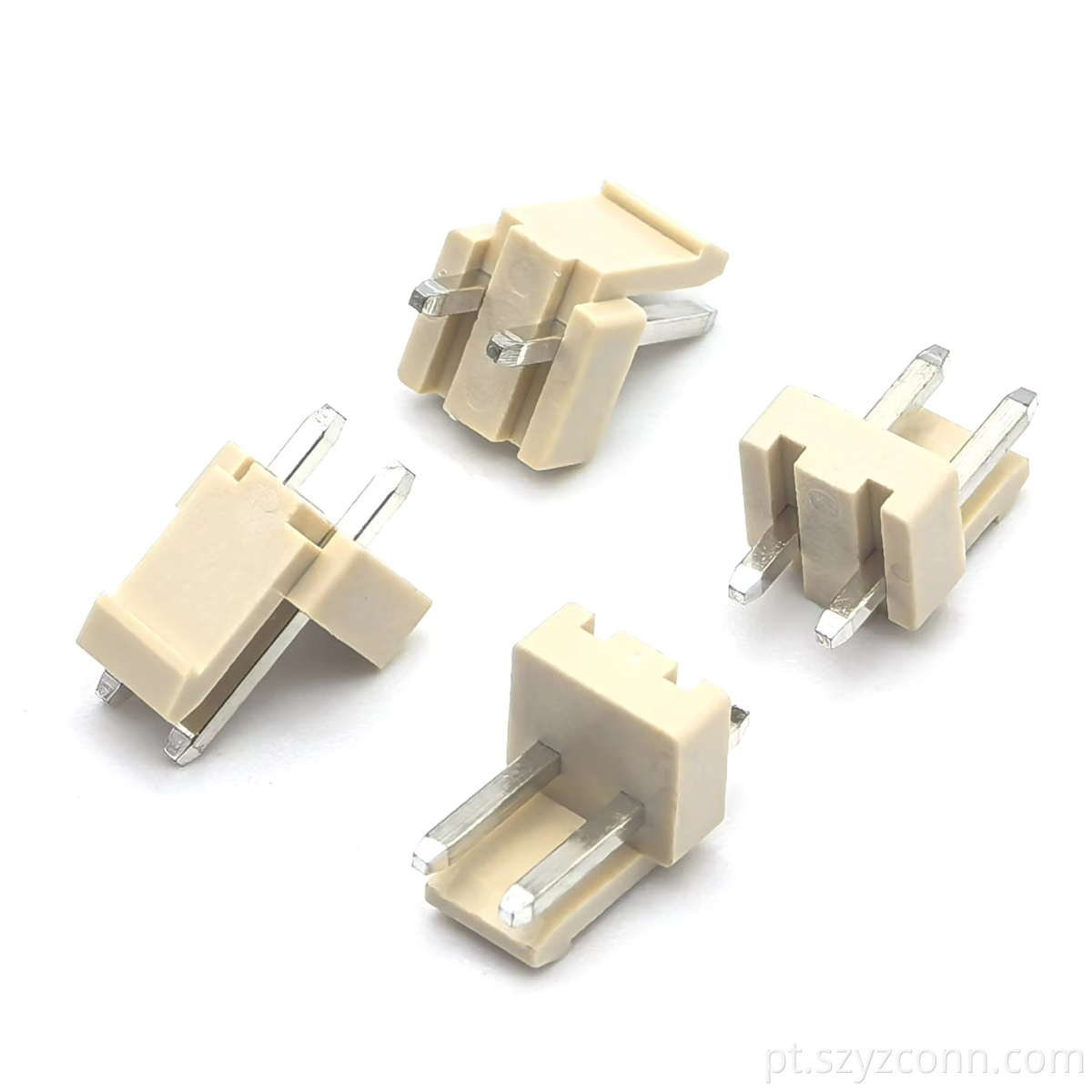

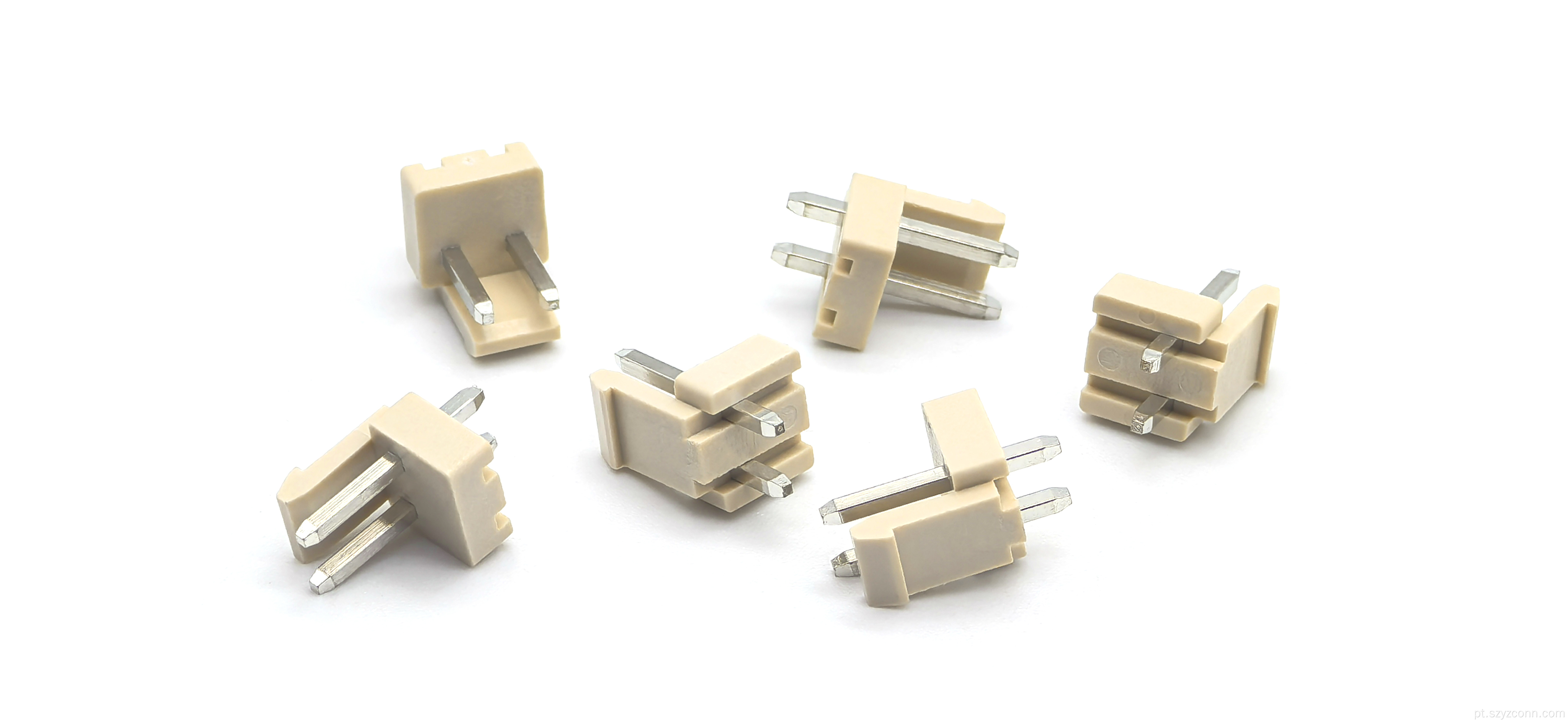

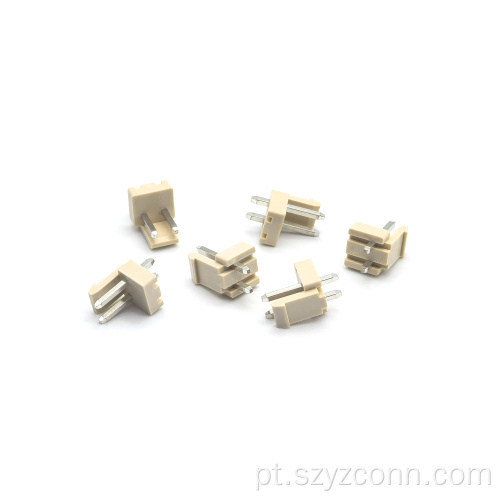

Conector de cabeçalho de pino wafer VH3.96 2P

Passo de 3,96 mm para conexões de corrente mais alta

O conector 2P de pino wafer VH3.96 usa um passo de 3,96 mm com duas posições, dando aos contatos mais espaço em comparação com conectores wafer de passo pequeno. Este tipo de layout pode ser útil quando o projeto da PCB precisa de um passo de conexão maior e uma estrutura de plug-in simples.

O conector é classificado para 7A e 250V, tornando-o adequado para montagens eletrônicas que exigem uma classificação de corrente e tensão mais alta. Se você estiver comparando um conector de pino wafer NL66-V0 , as especificações elétricas devem ser verificadas juntamente com o alojamento real e os requisitos de acoplamento antes de selecionar a peça final.

Contatos de cobre com revestimento de estanho

Os contatos são feitos de cobre e acabados em estanho. A combinação fornece uma construção de contato simples para aplicações onde o desempenho elétrico e a soldagem precisam ser considerados juntos.

A faixa de temperatura de trabalho é de -25°C a +85°C. O conector é fornecido na versão de 2 posições, podendo ser utilizado onde são necessários dois pontos de conexão sem adicionar posições desnecessárias. Os clientes que procuram uma versão bege do cabeçote do pino wafer VH3.96 também podem confirmar a cor da caixa e o desenho do produto antes de fazer o pedido. Um terminal de alojamento de wafer correspondente pode ser selecionado de acordo com o lado correspondente do conjunto.

Embalagem em saco para fácil manuseio

Este cabeçote de pinos VH3.96 é fornecido em sacos, com embalagem mínima de 100 peças. A embalagem em saco é fácil de manusear durante a montagem manual e também funciona bem para clientes que mantêm conectores em estoque para produção regular.

O lote é identificado como conector header de pinos VH3.96, facilitando o rastreamento do produto durante a compra e produção. Ao procurar um conector 2p de caixa wafer VH3.96 , é útil verificar o passo, a contagem de pinos, a classificação de corrente e a estrutura de acoplamento juntos. Para componentes relacionados, comprar terminais Wafer pode ser usado ao comparar opções de terminais, enquanto um conector de caixa adequado pode ser selecionado para a configuração completa da conexão.

Especificações do produto

Por que escolher a eletrônica de Shenzhen Yangzhan?

A Yangzhan Electronics, também conhecida como YZTECH Electronics, foi fundada em 2014 e se concentra em conectores de precisão, blocos de terminais industriais e conjuntos de cabos. A empresa oferece suporte ao desenvolvimento de produtos, ferramentas, processamento, montagem, inspeção, vendas e serviços, para que os clientes possam discutir os requisitos dos conectores desde o estágio inicial do projeto até a produção.

Para um conector de passo maior, como o VH3.96 2P, a classificação elétrica, o material de contato, o revestimento, o espaçamento dos pinos e a estrutura correspondente precisam se adequar à aplicação. A YZTECH Electronics utiliza equipamentos de produção e inspeção do Japão, Alemanha e Taiwan e oferece suporte a ferramentas de terminais de plástico e metal, bem como à montagem final. Os clientes que procuram um conector de cabeçalho de pino Wafer relacionado também podem discutir diferentes contagens de pinos, passos e estruturas de conexão com a equipe baseada em Shenzhen.
