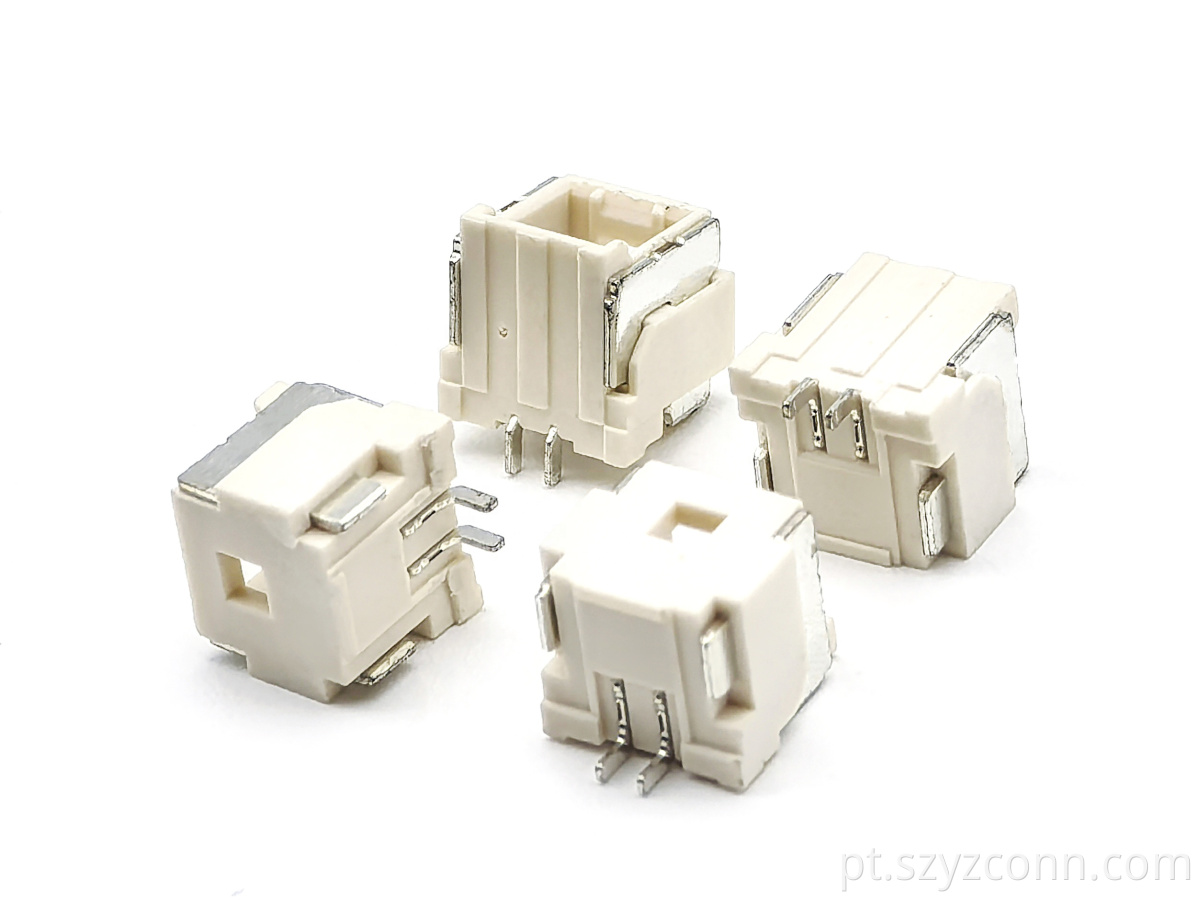

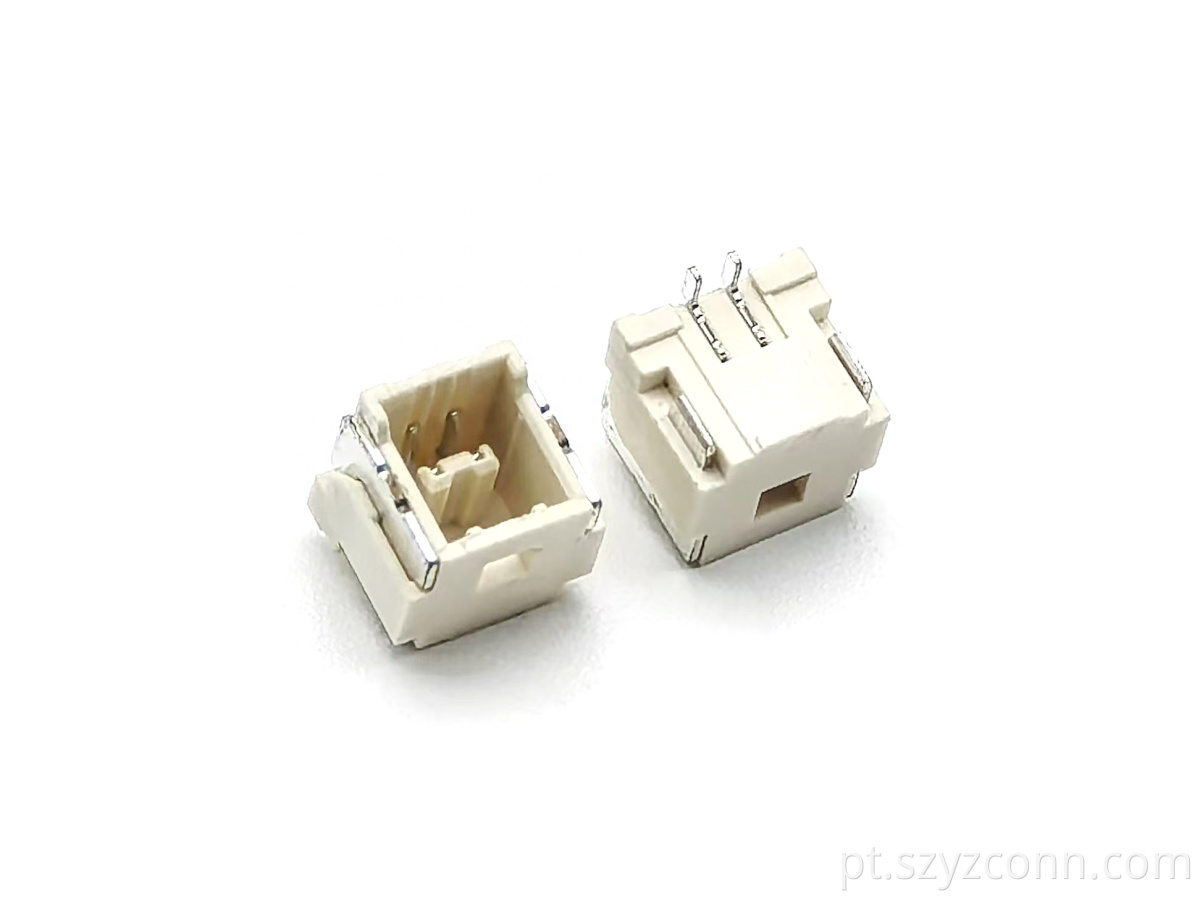

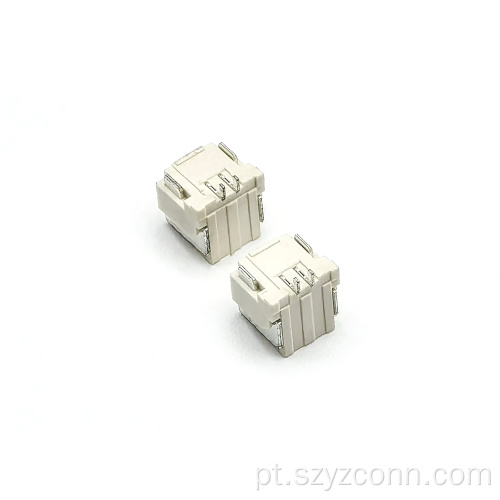

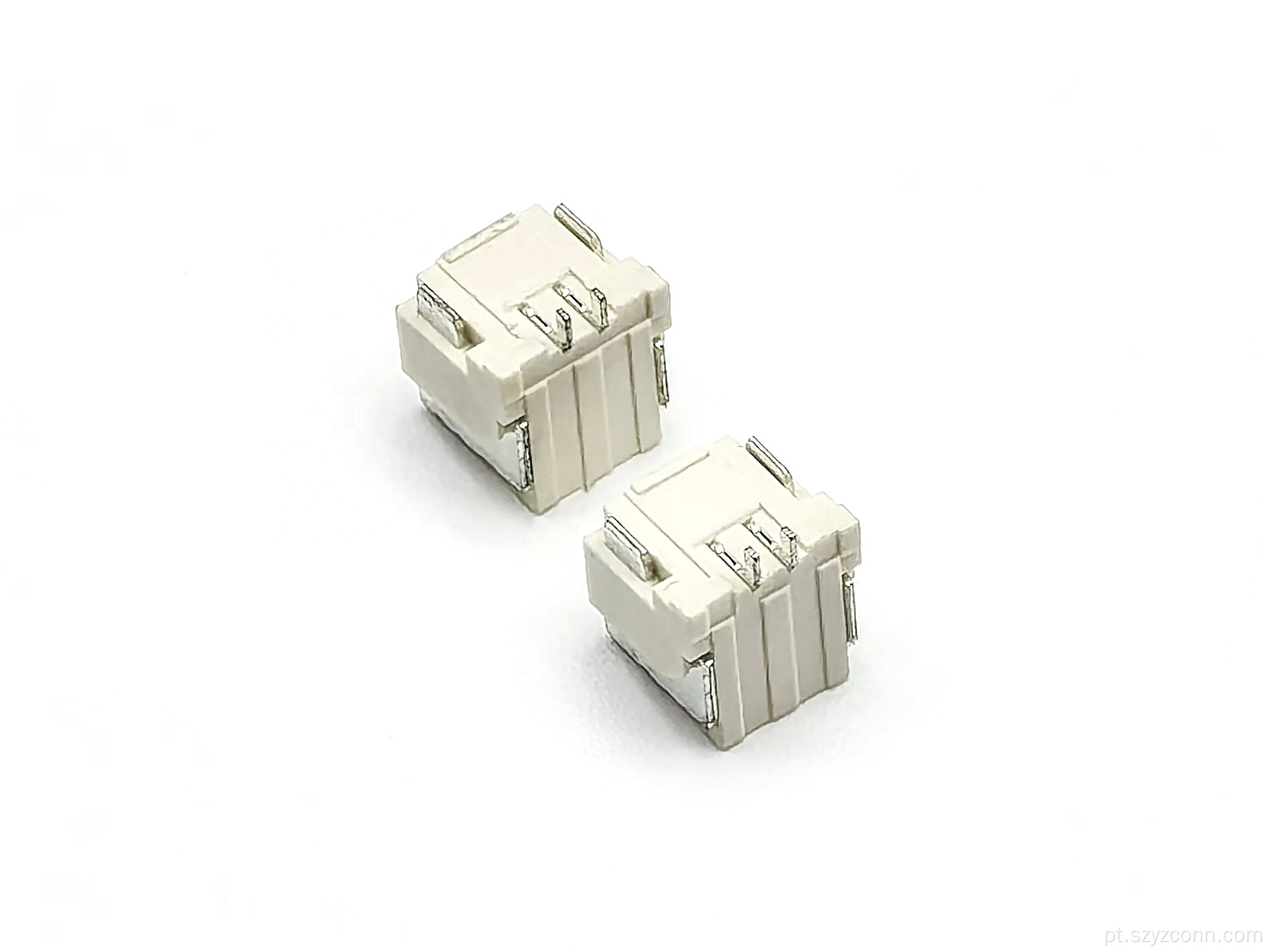

Conector SMT 2P do encabeçamento do pino da bolacha de PH1.5mm

Montagem horizontal de 1,5 mm para layouts de PCB compactos

O conector de pino wafer PH1.5mm SMT 2P é um conector de duas posições com design de montagem horizontal. O passo de 1,5 mm mantém os dois contatos próximos, enquanto o layout discreto funciona bem para designs de PCB onde o conector precisa ficar ao longo da placa em vez de ficar verticalmente.

Este modelo usa montagem SMT e é classificado em 1A e 100V. Para clientes que procuram um smt vertical de cabeçalho de pino wafer de 1,5 mm , vale a pena verificar cuidadosamente a direção de montagem, uma vez que esta versão específica de PH1,5 mm foi projetada para posicionamento horizontal. Um terminal de alojamento de wafer adequado pode então ser combinado de acordo com a estrutura correspondente.

Dois materiais de contato para o conjunto do conector

O sistema de contato usa bronze fosforoso e latão. Os contatos de bronze fosforoso são estanhados, enquanto os terminais de solda de latão também são estanhados. Isso dá ao conector uma estrutura de contato e soldagem claramente definida para montagem de PCB.

A faixa de temperatura de trabalho é de -25°C a +105°C, tornando o conector adequado para conjuntos eletrônicos que podem sofrer mudanças perceptíveis de temperatura durante a operação. Se você estiver adquirindo um conector de pino wafer 2p smt , o layout de 2 posições, a construção do contato, o revestimento e a faixa de temperatura podem ser verificados em relação aos requisitos do PCB acabado.

Embalagem de bobina para produção SMT

O conector PH1,5mm é fornecido em bobina com quantidade de 100 peças. A embalagem em bobina é conveniente para a produção automatizada de SMT e facilita a alimentação dos componentes em um processo de montagem regular sem alterar o formato da embalagem.

O lote do produto está marcado como PH1,5mm (15068), que pode ser usado para identificação de produção e rastreamento de pedidos. Ao comparar o material do conector de invólucro wafer PA9T , o material do invólucro deve ser confirmado no desenho ou folha de dados específica do produto, pois o PA9T não está incluído nas especificações fornecidas para este modelo. Para peças relacionadas, comprar terminais Wafer pode ajudar na comparação de diferentes opções de terminais, enquanto um conector de caixa correspondente pode ser selecionado para o lado correspondente.

Especificações do produto

Por que escolher a eletrônica de Shenzhen Yangzhan?

A Yangzhan Electronics, também conhecida como YZTECH Electronics, foi fundada em 2014 e é especializada em conectores de precisão, blocos de terminais industriais e conjuntos de cabos. A empresa oferece suporte ao desenvolvimento de produtos, ferramentas, processamento, montagem, inspeção, vendas e serviços, para que os clientes possam trabalhar com um fornecedor em diferentes estágios de um projeto de conector.

Para um conector SMT 2P pequeno, detalhes como passo, direção de montagem, material de contato, revestimento e estrutura de solda precisam estar alinhados com o design da PCB. A YZTECH Electronics usa equipamentos de produção e inspeção do Japão, Alemanha e Taiwan e oferece suporte a ferramentas de terminais de plástico e metal durante a montagem. Os clientes que procuram um conector de cabeçalho de pino Wafer relacionado também podem discutir diferentes contagens de pinos, estilos de montagem e configurações de conector com a equipe baseada em Shenzhen.
