| Tipo de pagamento: | L/C,T/T,D/P,Paypal,others |
| Incoterm: | Express Delivery |
| Quantidade de pedido mínimo: | 1000 Piece/Pieces |
| transporte: | Ocean,Land,Air,Express |
| porta: | S,h,e |
Sombra:
Modelo: WAFER ZH1.5 90-degree SMT 4P
marca: YZTECH
Origin: China
Certificação: ISO9001:2015
Pacote: Fita e Carretel (TR)
Tipo De Fornecimento: Fabricante original
Lugar De Origem: China
Espécies: Cabeçalhos e Receptáculos PCB
| Unidades de venda | : | Piece/Pieces |
| Tipo de pacote | : | Embalagem de bobina e caixa |
The file is encrypted. Please fill in the following information to continue accessing it

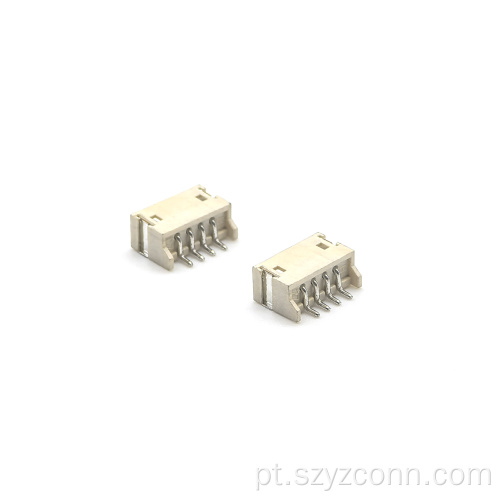

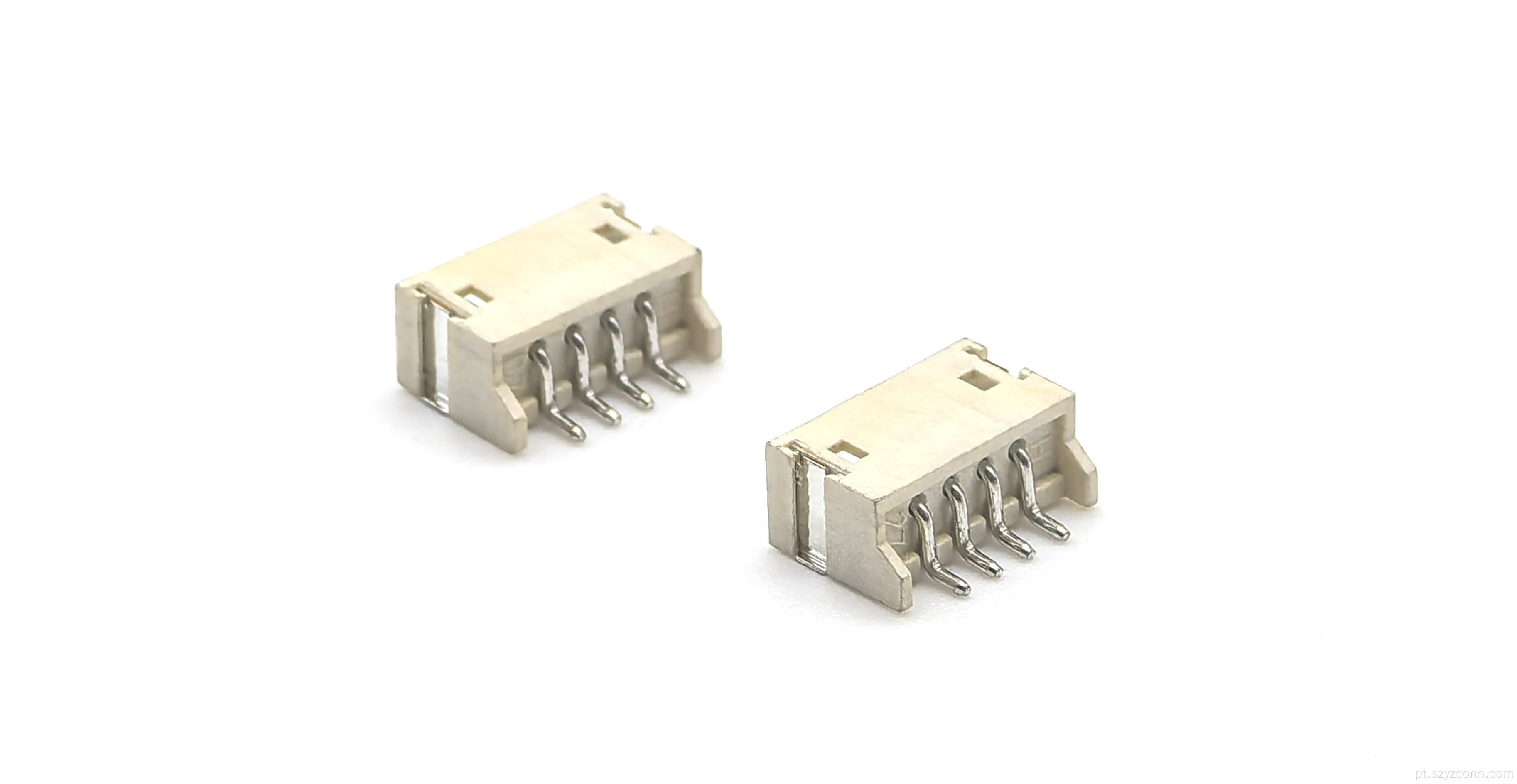

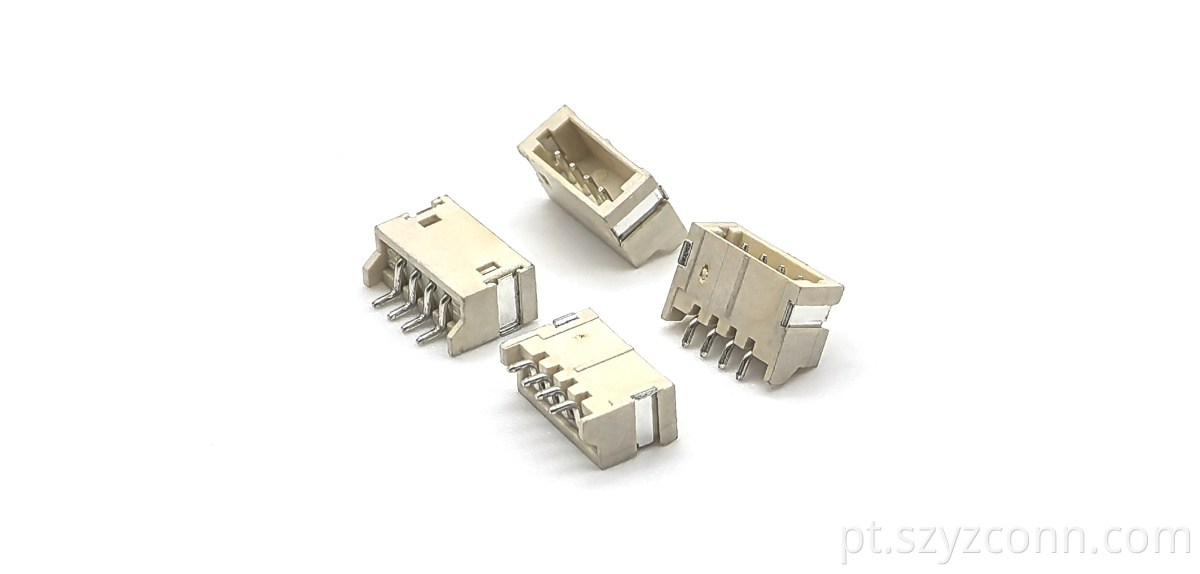

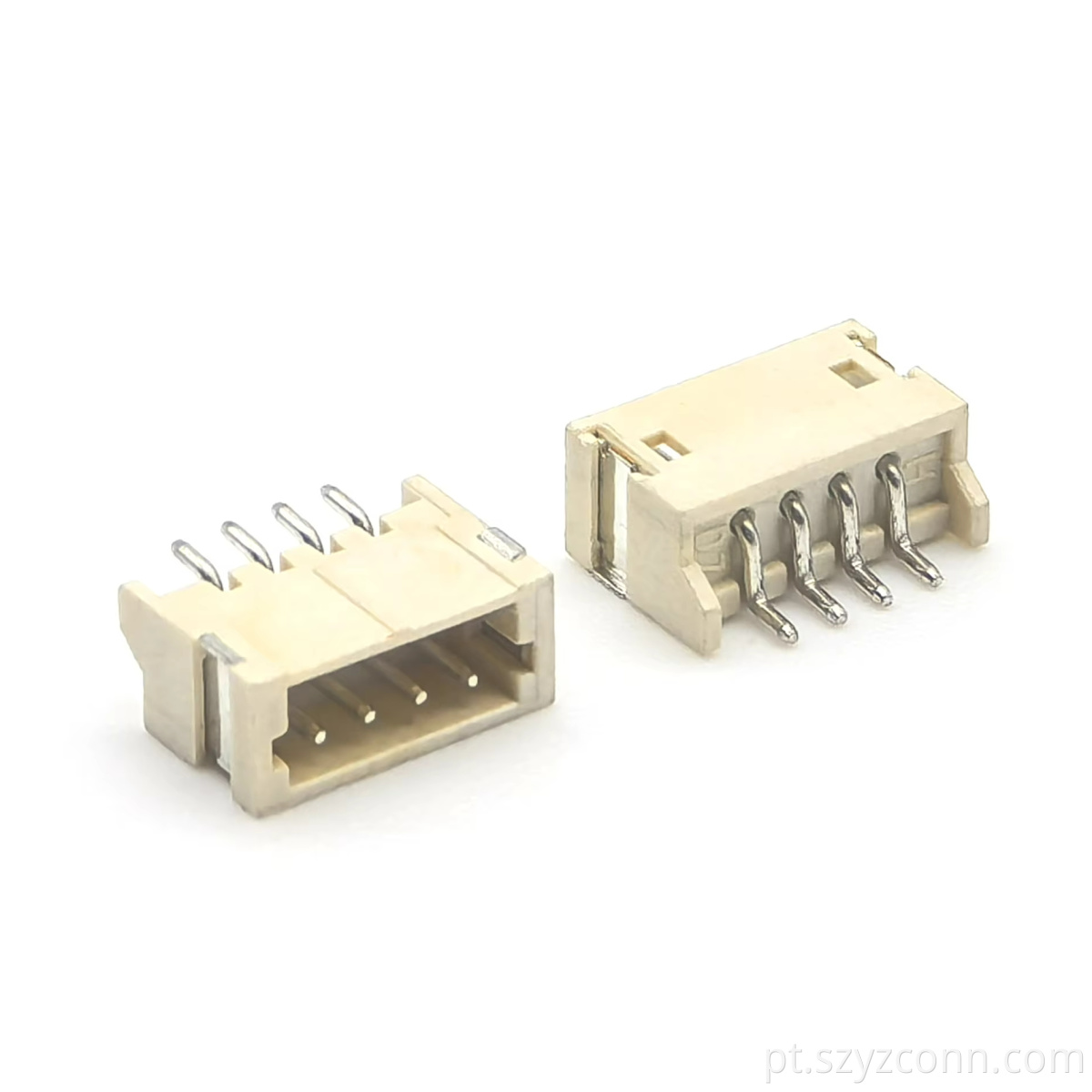

O conector SMT de cabeçalho de pino wafer ZH1.5 é um conector SMT horizontal compacto projetado para layouts de PCB com uso eficiente de espaço e montagem automatizada. Como uma solução smt horizontal de conector de pino wafer , ele apresenta um invólucro PA6T, contatos de latão e revestimento de estanho para conexão elétrica estável e desempenho de soldagem confiável.
Com corrente nominal de 1A , tensão nominal de 100V e temperatura operacional de -25°C a +85°C , o conector é adequado para equipamentos eletrônicos, placas de controle PCB, sistemas de automação e outras aplicações elétricas compactas.
O conector ZH1.5 foi projetado para produção SMT eficiente e é fornecido em embalagem de bobina com 1.000 PCS/R , tornando-o adequado para colocação automatizada de componentes e fabricação em volume. A estrutura horizontal compacta também ajuda a otimizar o espaço da PCB onde o espaço vertical é limitado.
| Parameter | Specification |
| Package / Mounting | SMT |
| Rated Current | 1A |
| Rated Voltage | 100V |
| Contact Material | Brass |
| Contact Plating | Tin Plated |
| Operating Temperature | -25°C to +85°C |
| Housing Material | LCP |
| Packaging | Reel |
| Standard Reel Quantity | 1,000 PCS/R |
| Shipping Location | Shenzhen, China |
A série ZH1.5 é adequada para eletrônicos de consumo, equipamentos de controle industrial, sistemas de automação, dispositivos de comunicação e módulos PCB compactos. Sua montagem SMT horizontal é especialmente útil para aplicações que exigem utilização eficiente do espaço da placa.
Os clientes também podem selecionar o Wafer Pin Header apropriado para diferentes configurações de pinos e layouts de PCB. Para soluções completas de acoplamento, um Conector de Carcaça compatível pode ser selecionado de acordo com os requisitos mecânicos e elétricos da aplicação.
Fundada em 2014 , a Shenzhen Yangzhan Electronics é especializada em conectores de precisão, blocos de terminais industriais e conjuntos de cabos. A empresa fornece recursos integrados que abrangem desenvolvimento de moldes, processamento de precisão, moldagem, montagem e inspeção de produtos, apoiados por equipamentos de produção e teste do Japão, Alemanha e Taiwan.
Para a série ZH1.5, a Yangzhan Electronics concentra-se nos principais requisitos, como caixa PA6T, contatos de latão, estanhamento, montagem SMT horizontal e embalagem de bobina . Com recursos integrados de pesquisa e desenvolvimento, fabricação, vendas e serviços, a empresa fornece soluções de conectores confiáveis para clientes em todo o mundo.
