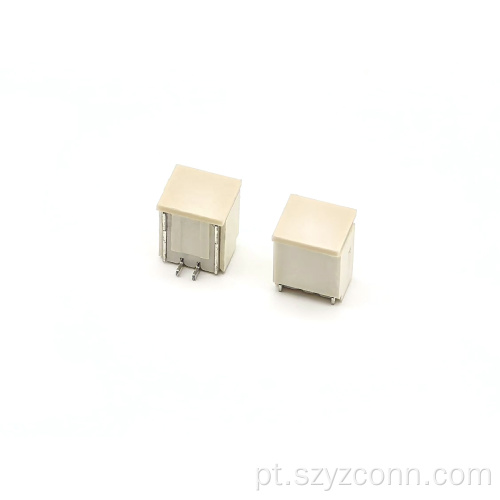

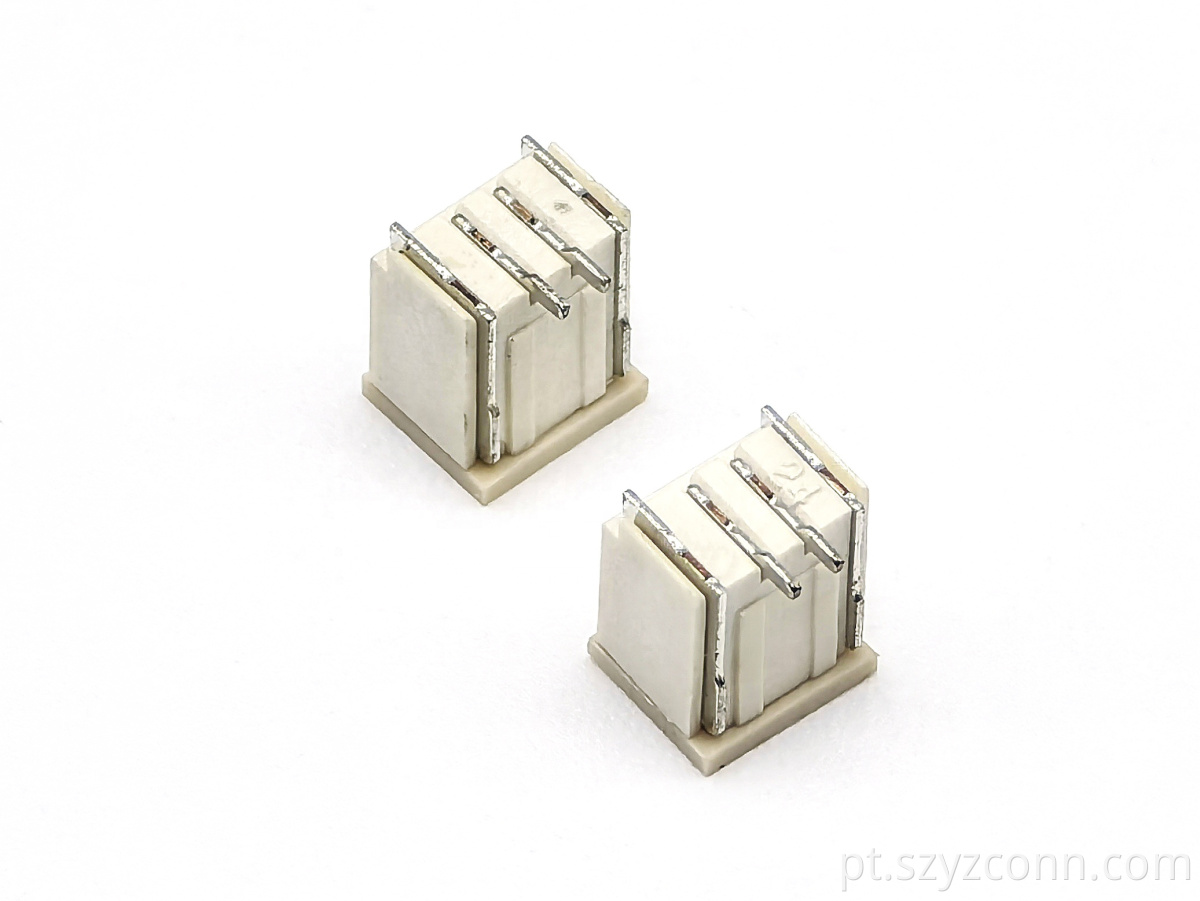

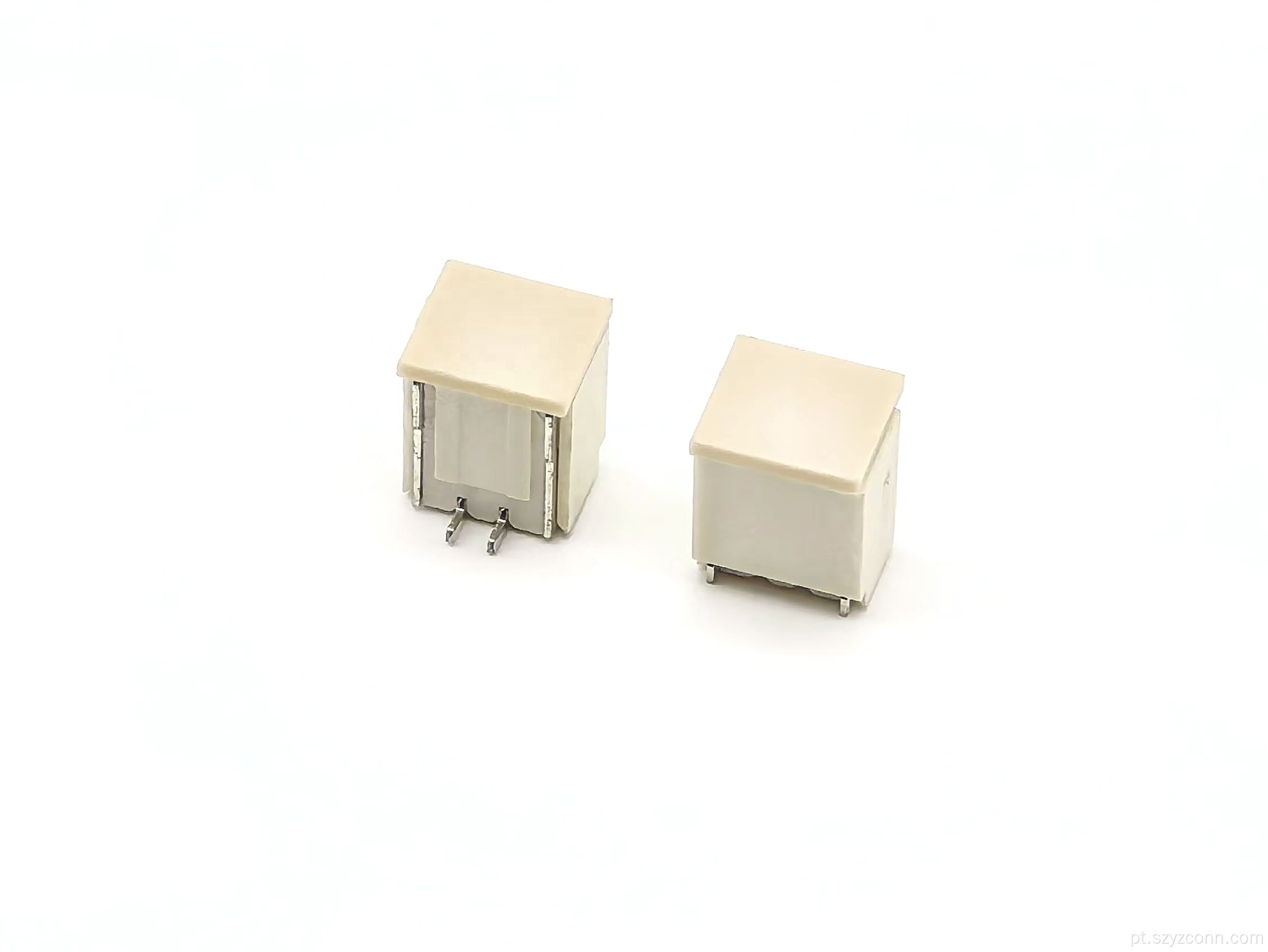

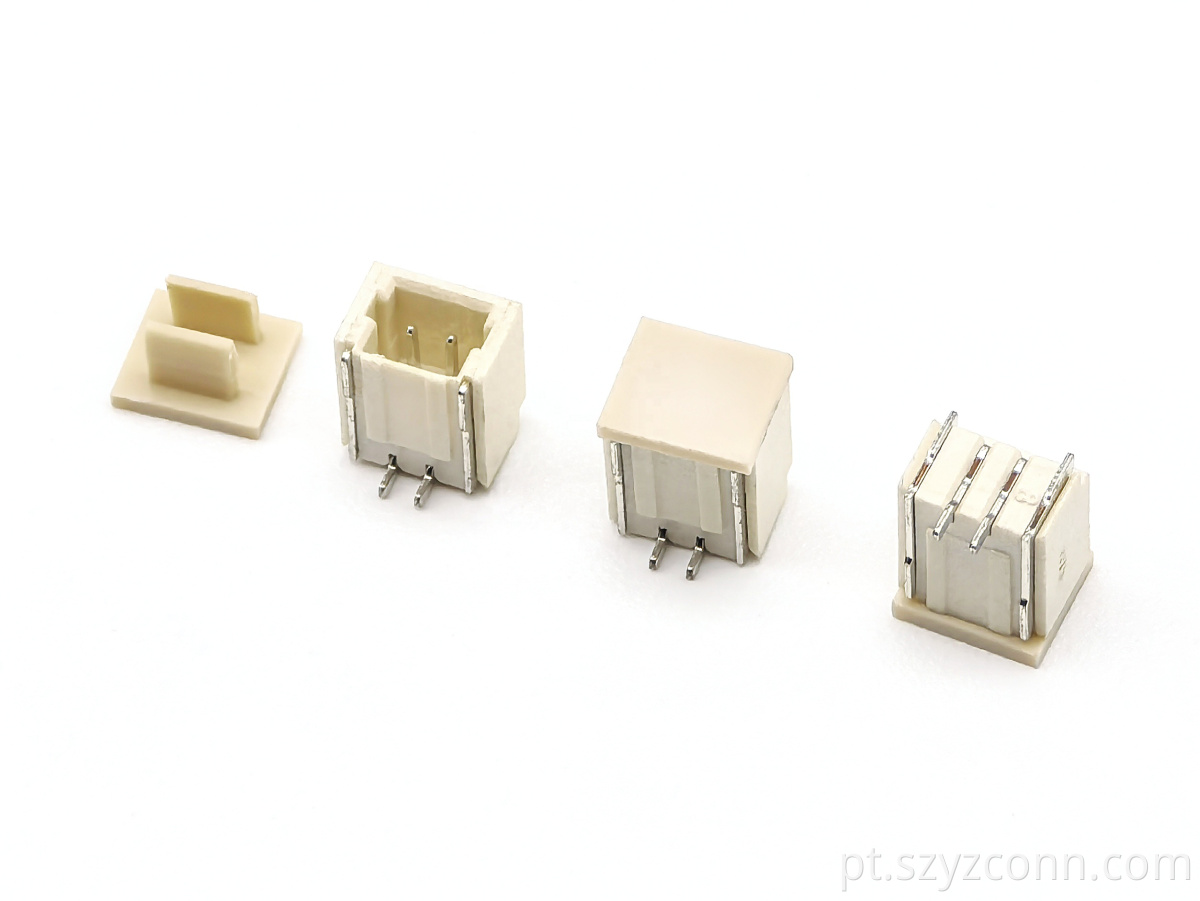

Conector SMT vertical do cabeçalho do pino da bolacha SH1.0mm

Design SMT vertical para conexões de PCB compactas

O conector vertical SMT de pino wafer SH1.0mm é feito para aplicações de PCB que usam uma conexão vertical no lado da placa. Seu passo de 1,0 mm mantém o arranjo de contatos compacto, o que pode ser útil quando vários componentes precisam compartilhar uma área limitada na placa.

O formato SMT também torna o conector adequado para produção de montagem em superfície. Se você estiver procurando por uma opção smt de cabeçalho de pino wafer SH1.0mm , este modelo oferece uma combinação simples de passo pequeno, montagem vertical e um layout de conexão de 1.0mm. Um terminal de caixa wafer correspondente pode ser selecionado de acordo com o lado correspondente e a disposição do cabo.

Contatos de bronze fosforoso com revestimento de estanho

Os contatos são feitos de bronze fosforoso e acabados em estanhado. O conector é classificado para corrente de 1A e tensão de 125V, com faixa de temperatura de trabalho de -25°C a +85°C. Essas especificações fornecem aos clientes pontos de referência claros ao verificar os requisitos elétricos de uma nova montagem de PCB.

Para aplicações que utilizam uma conexão compacta de duas posições, a versão 2p do conector de pino wafer SH1.0mm pode ser considerada quando a contagem de pinos necessária corresponder ao projeto. Também vale a pena verificar o material de contato e o revestimento junto com o componente correspondente, especialmente quando o conector for usado repetidamente durante a montagem ou serviço.

Embalagem de bobina para produção SMT

O conector é fornecido em embalagem de carretel, com embalagem mínima de 100 peças. O fornecimento de bobinas é conveniente para linhas SMT automatizadas porque os componentes podem ser alimentados na produção sem alterar o formato básico da embalagem.

O lote é identificado como uma série de conectores de pino de montagem horizontal SH1.0, enquanto este modelo de produto é especificado como uma versão SMT vertical. Antes da produção, os clientes devem confirmar a direção de montagem necessária e a pegada do PCB no desenho final. Para produtos relacionados, comprar terminais wafer pode ser usado ao comparar diferentes opções de terminais, enquanto um conector de caixa adequado pode ser selecionado para o conjunto correspondente.

Especificações do produto

Por que escolher a eletrônica de Shenzhen Yangzhan?

A Yangzhan Electronics, também conhecida como YZTECH Electronics, foi fundada em 2014 e se concentra em conectores de precisão, blocos de terminais industriais e conjuntos de cabos. A empresa cuida do desenvolvimento de produtos, ferramentas, processamento, montagem, inspeção, vendas e serviços, oferecendo suporte aos clientes em vários estágios de um projeto de conector, em vez de fornecer apenas a peça acabada.

Para um conector SMT SH1.0mm, detalhes como passo, direção de montagem, material de contato, revestimento e embalagem de produção precisam corresponder ao design da PCB. A YZTECH Electronics utiliza equipamentos de produção e inspeção do Japão, Alemanha e Taiwan e oferece suporte a ferramentas de terminais de plástico e metal até a montagem final. Os clientes que trabalham em um projeto de conector de invólucro wafer SH1.0mm podem discutir a contagem de pinos, estrutura e requisitos de produção necessários com a equipe baseada em Shenzhen. As configurações relacionadas do conector do cabeçalho Wafer Pin também podem ser desenvolvidas em torno de diferentes necessidades de conexão.
