Ângulo direito SMT do encabeçamento do pino da bolacha de 1.25mm

Cabeçalho de pino wafer compacto de 1,25 mm para montagem SMT

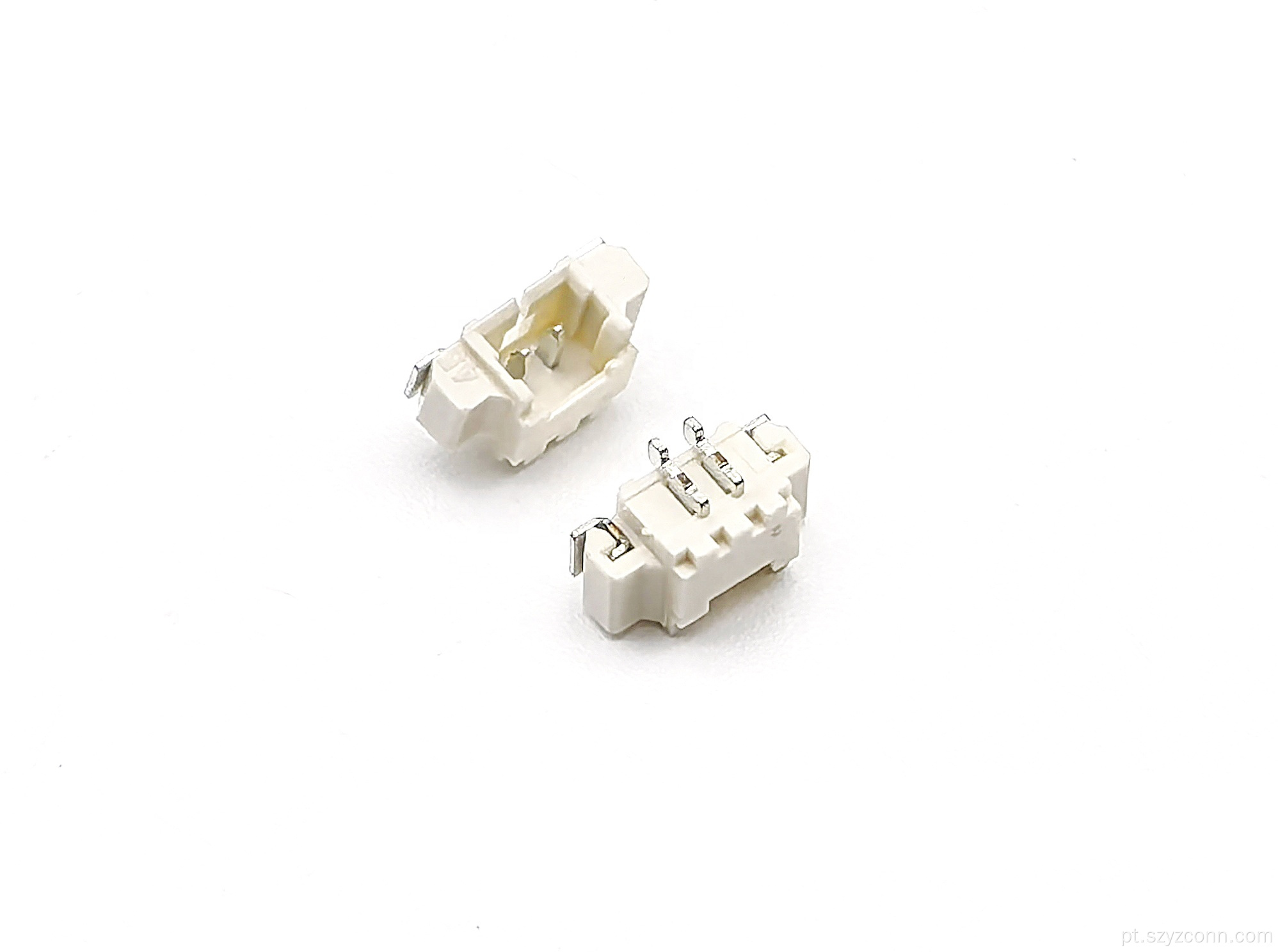

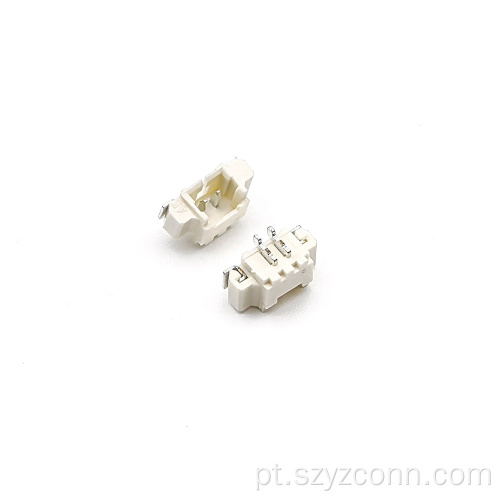

O conector smt de pino wafer de 1,25 mm é um conector compacto de nível de placa projetado para montagens eletrônicas onde o espaço da PCB é limitado e é necessária uma conexão confiável de montagem em superfície. Apresentando um passo de 1,25 mm e configuração em ângulo reto, este conector de pino wafer é adequado para placas de controle compactas, eletrônicos de consumo, instrumentação, equipamentos de comunicação e outros módulos eletrônicos que exigem um layout de conexão discreto.

O conector usa contatos de latão com revestimento de estanho para fornecer desempenho prático de contato elétrico e compatibilidade com processos de montagem SMT padrão. O produto é classificado para corrente de 1A e tensão de 125V, com uma faixa de temperatura operacional de -25°C a +85°C. Para aplicações que exigem terminais e componentes de invólucro correspondentes, um terminal de invólucro Wafer compatível pode ser selecionado de acordo com a estrutura correspondente e o design da PCB.

Especificações do produto

Projeto SMT de ângulo reto para aplicações de wafer 2P

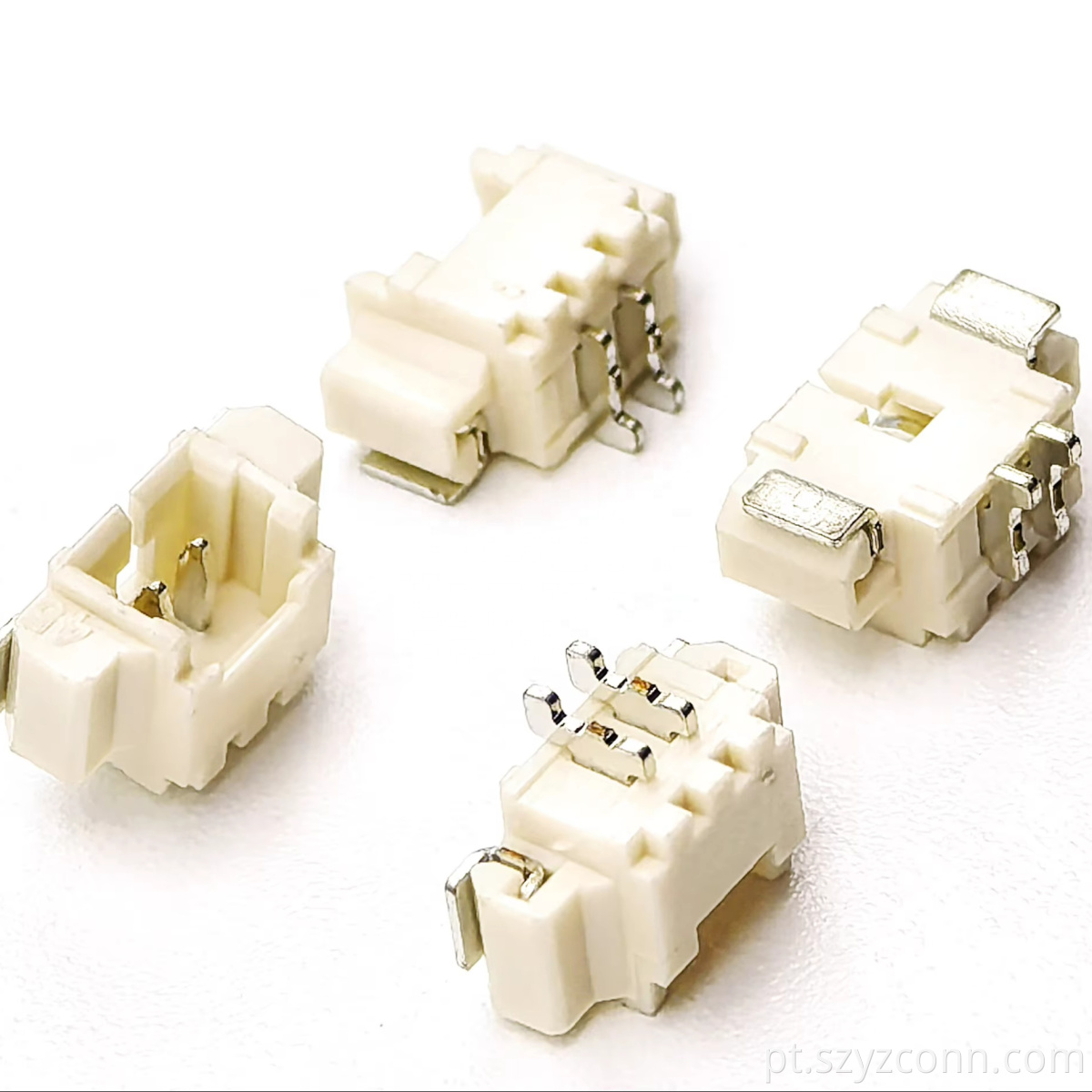

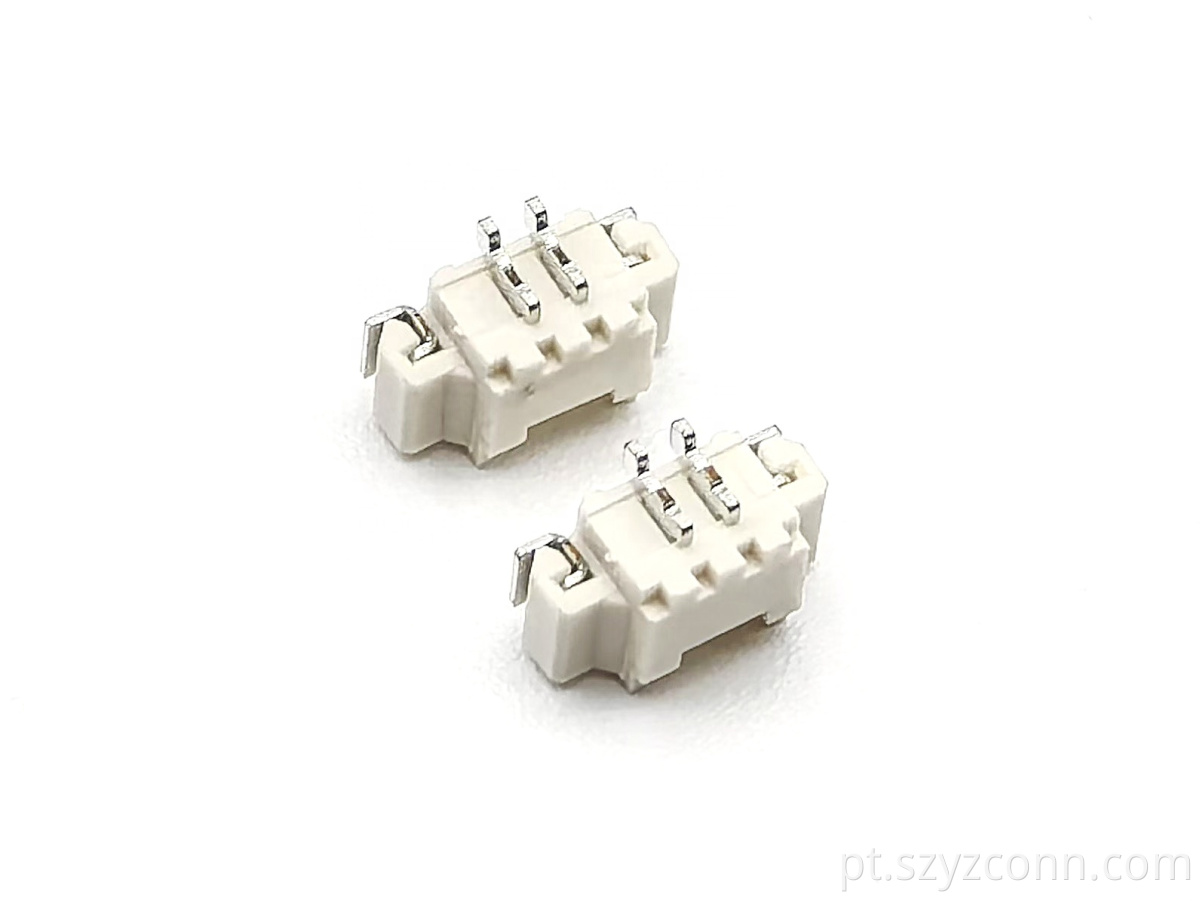

A configuração smt 2p do cabeçalho do pino wafer de 1,25 mm fornece uma solução compacta de conexão de duas posições para conjuntos de PCB. Seu design em ângulo reto altera a direção de acoplamento em relação a um conector de pino vertical, tornando-o adequado para aplicações onde o espaço vertical disponível é restrito ou onde o componente correspondente precisa ser conectado horizontalmente ao longo da borda da PCB. A construção SMT suporta posicionamento automatizado e soldagem por refluxo para uma produção eficiente.

Para projetos que exigem um sistema de conexão completo de 1,25 mm, o conector 2p do invólucro wafer de 1,25 mm pode ser combinado com terminais adequados e componentes correspondentes de acordo com os requisitos elétricos e mecânicos. Os clientes também podem usar os recursos Comprar Terminais Wafer ao selecionar produtos terminais compatíveis. A combinação de passo compacto, orientação em ângulo reto e configuração 2P torna este conector adequado para conjuntos eletrônicos densamente organizados.

Por que escolher a eletrônica Shenzhen Yangzhan

Shenzhen Yangzhan Electronics, sob a marca YZTECH Electronics, foi fundada em 2014 e é especializada em pesquisa e desenvolvimento e fabricação de conectores de precisão, blocos de terminais industriais e conjuntos de cabos. Para produtos como o SMT de ângulo reto de cabeçalho de pino wafer de 1,25 mm, a YZTECH fornece recursos de fabricação integrados, abrangendo desenvolvimento de moldes de terminais de plástico e metal, processamento de precisão, montagem de conectores, inspeção e entrega. Essa abordagem de produção integrada oferece suporte a requisitos de conectores personalizados com base nas dimensões da PCB, direção de montagem, passo e configuração de contato.

A YZTECH Electronics mantém estreita cooperação com empresas taiwanesas e utiliza equipamentos avançados de produção e inspeção do Japão, Alemanha e Taiwan. A empresa pode apoiar os clientes na aquisição de produtos Wafer Pin Header e Housing Connector para diferentes aplicações eletrônicas, com processos de fabricação focados na consistência dimensional, qualidade de contato e confiabilidade de montagem. Com embalagem em bobina e uma quantidade mínima de embalagem de 1.500 peças, este conector de 1,25 mm também é adequado para requisitos de montagem de PCB de volume, enquanto o transporte baseado em Shenzhen fornece suporte de fornecimento conveniente para clientes nacionais e internacionais.
